नौ सबस्टेशन। एक पूर्ण परिवर्तन बाहिर।

जिकाई इलेक्ट्रिकले काशगर, सिनजियाङमा नौ अमेरिकी शैलीको सबस्टेशनहरूमा क्यापेसिटर प्रतिस्थापन पूरा गर्यो

काशगरको हावामा उडेको पहुँचमा, नौ अमेरिकी शैलीका सबस्टेशनहरूले भर्खरै तिनीहरूको क्यापेसिटर क्षतिपूर्ति एकाइहरू प्रतिस्थापन गरेका छन् - पुरानो क्यापेसिटरहरू बाहिर, नयाँ बैंकहरू, चरण जाँचहरू र स्विचिङ परीक्षणहरू। कागजमा यो सीधा काम जस्तो देखिन्छ। ती एकाइहरूले अर्को दशकको लागि कसरी व्यवहार गर्ने भन्ने कुराले वास्तवमा निर्णय गर्छ, यद्यपि, तपाईंले फोटोमा देख्न नसक्ने सबै कुरा हो।

1. एक नजर मा परियोजना

2. किन क्यापेसिटर परिवर्तन हेरचाहको योग्य छ

कम भोल्टेज वितरण प्रणालीमा क्यापेसिटर बैंक शान्त कम्पोनेन्ट हो जसले कसैले पनि ध्यान दिँदैन — यो असफल नभएसम्म, र त्यसपछि सम्पूर्ण खण्ड प्रभावित हुन्छ। यसको काम प्रतिक्रियात्मक शक्ति क्षतिपूर्ति हो। यसलाई सही गर्नुहोस् र पावर कारक स्थिर रहन्छ, लाइन वर्तमान ड्रपहरू, र प्रभावकारी ट्रान्सफर्मर क्षमता खाली हुन्छ। यो गलत हुनुहोस् र घाटा चढ्छ, भोल्टेज उतार-चढ़ाव हुन्छ, र पावर-फ्याक्टर जरिवाना शुल्कहरू कम हुन थाल्छ।

यही कारणले गर्दा क्यापेसिटर प्रतिस्थापन कहिल्यै पनि साधारण जस्तै-जस्तो स्वैप हुँदैन। वर्षौंदेखि सेवामा रहेका क्यापेसिटरहरूले क्यापेसिटन्स गुमाउँछन्, बल्ज गर्छन् र आन्तरिक रूपमा घट्छन्। यदि नयाँ एकाइहरू स्विचिङ समन्वय, श्रृंखला रिएक्टर मिलान, र क्याबिनेट वायरिङ र लेबलिङलाई सम्बोधन नगरी उही स्थानहरूमा फिर्ता छोडियो भने, अर्को असफलता केवल समयको कुरा हो।

एक क्यापेसिटर परिवर्तन प्रणाली रिसेट गर्ने मौका हो - क्षतिपूर्ति क्षमता पुनर्स्थापना, एक पासमा तिनीहरूको डिजाइन गरिएको स्थितिमा विश्वसनीयता र सेवायोग्यता स्विच गर्दै।

3. साइटमा: प्रत्येक एकाइ खोलियो र जाँच गरियो

बाहिरी साइटमा फैलिएको नौ इकाइहरूको अर्थ छरिएको कार्य मोर्चा र कडा झ्याल हो। यो कामबाट फिल्ड रेकर्ड हो।

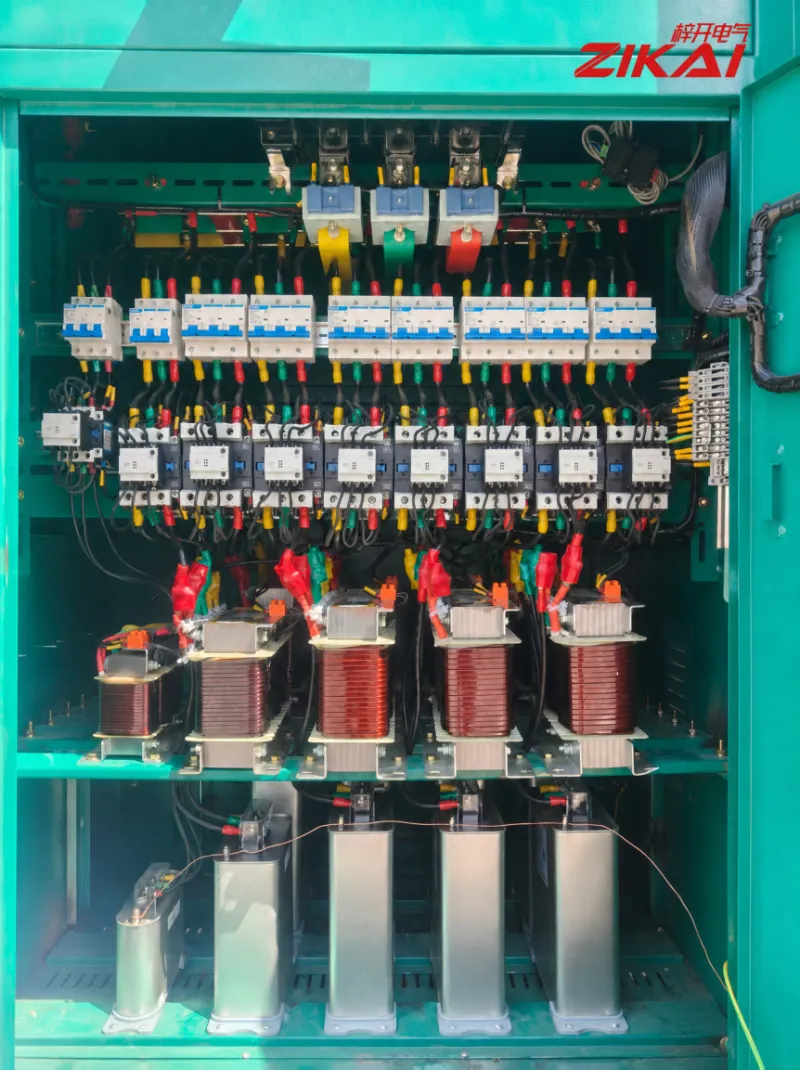

चित्र ०१ क्यापेसिटर क्षतिपूर्ति क्याबिनेट भित्र। माथिदेखि तलसम्म: शाखा सुरक्षाका लागि लघु सर्किट ब्रेकरहरू, कन्ट्याक्टरहरू स्विच गर्ने, श्रृंखला रिएक्टरहरू, र आधारमा कम भोल्टेज समानान्तर क्यापेसिटर बैंक। बसबारहरू र बाहिर जाने कन्डक्टरहरू चरण-कोड गरिएका पहेंलो, हरियो र रातो हुन्छन्, प्रत्येक सर्किटमा तार-नम्बर आस्तीनहरू र समाप्तिहरूमा इन्सुलेशन बुटहरू - विवरणहरू जसले सीधै निरीक्षण वा गल्ती पछि पत्ता लगाउन सकिन्छ भनेर निर्धारण गर्दछ।

चित्र ०२ सबस्टेशनको कम भोल्टेज कम्पार्टमेन्ट भित्र। मोल्डेड-केस सर्किट ब्रेकरहरू, मिटरहरू र सूचक बत्तीहरू दायाँपट्टि क्यापेसिटर क्षतिपूर्ति सर्किटहरूसँग समूहबद्ध हुन्छन्। ढोका खोल्दा कम्पोनेन्टहरू कसरी राखिन्छन् भन्ने कुरा एकाइ मर्मत गर्न सजिलो हुन्छ कि हुँदैन भन्ने स्पष्ट दृश्य हो।

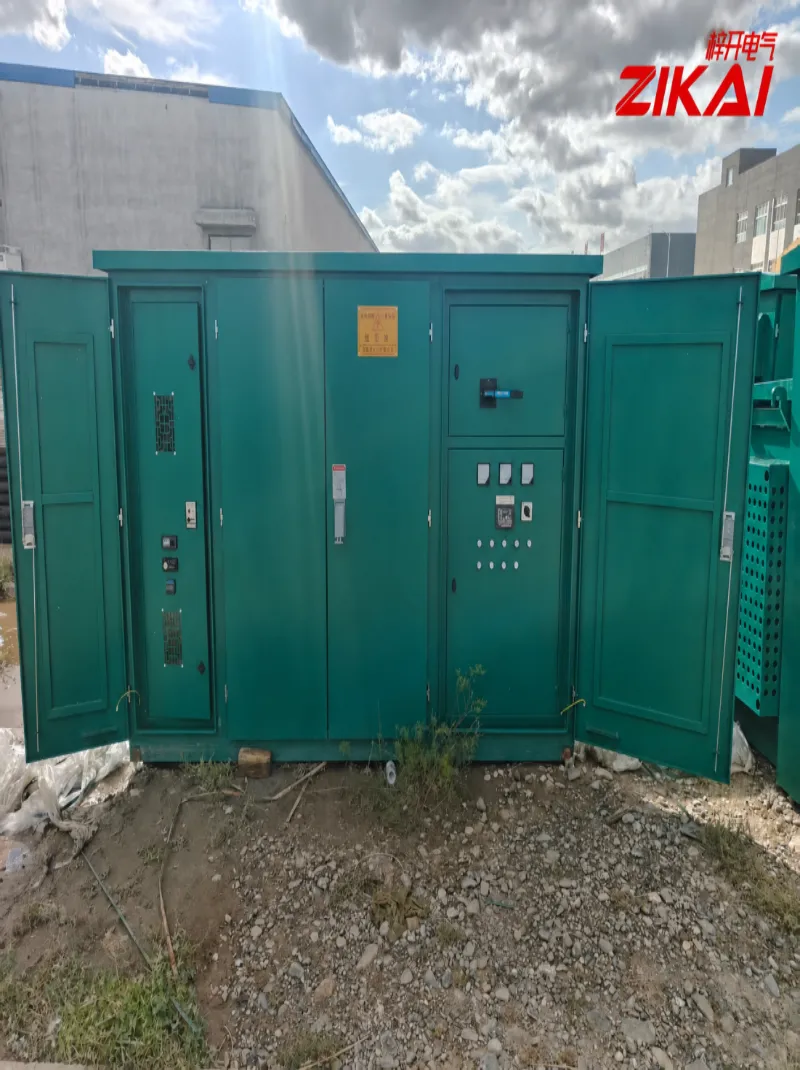

चित्र 03 बाहिरी सबस्टेशनको कम भोल्टेज कम्पार्टमेन्टको बाहिरी भाग। पहेंलो "कम भोल्टेज कोठा / अधिकृत कर्मचारी मात्र" चेतावनी चिन्हहरू अक्षुण्ण र सुपाठ्य छन् — साइटमा सुरक्षाको लागि आधारभूत आवश्यकता र हस्तान्तरण निरीक्षणमा अनिवार्य वस्तु।

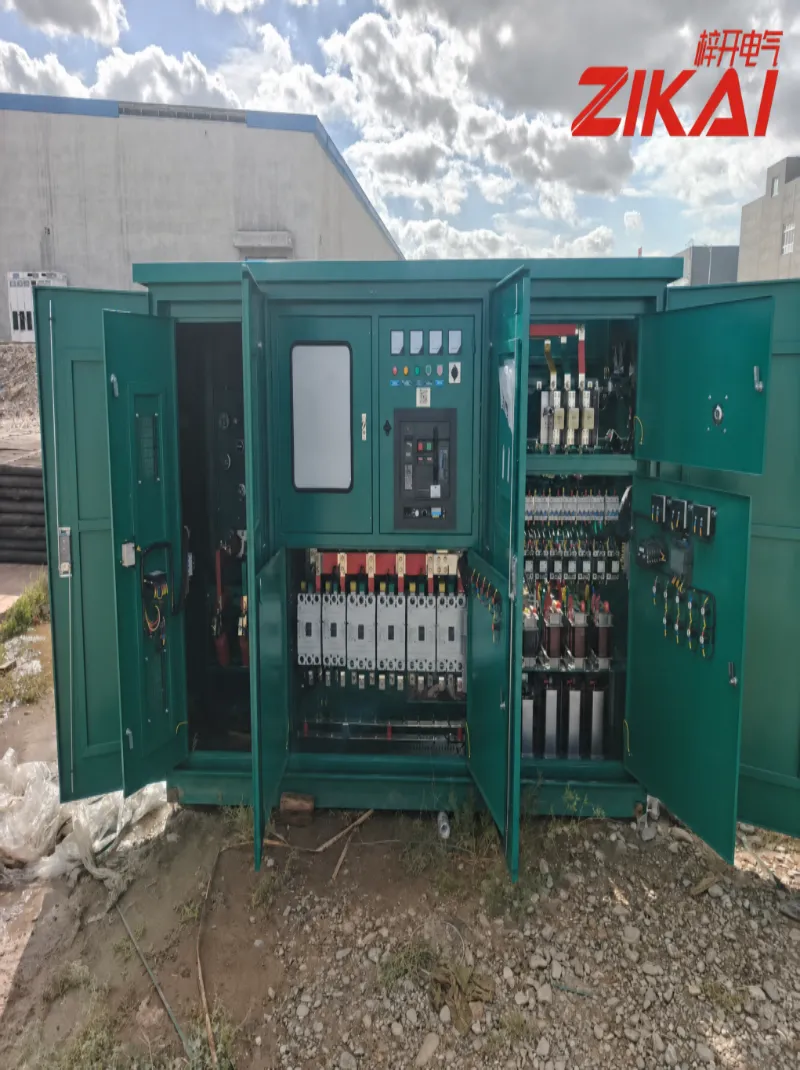

चित्र 04 उच्च-भोल्टेज, कम-भोल्टेज र क्यापेसिटर क्षतिपूर्ति कम्पार्टमेन्टहरू साथसाथै। क्यापेसिटर क्षतिपूर्ति कम्पार्टमेन्ट यो काममा केन्द्रित छ। एकपटक बाहिरी आधारमा घेराहरू राखिएपछि, सील, भेन्टिलेसन र ग्राउन्डिङ निरन्तरता पनि एकाइद्वारा एकाइ पुष्टि हुनुपर्छ।

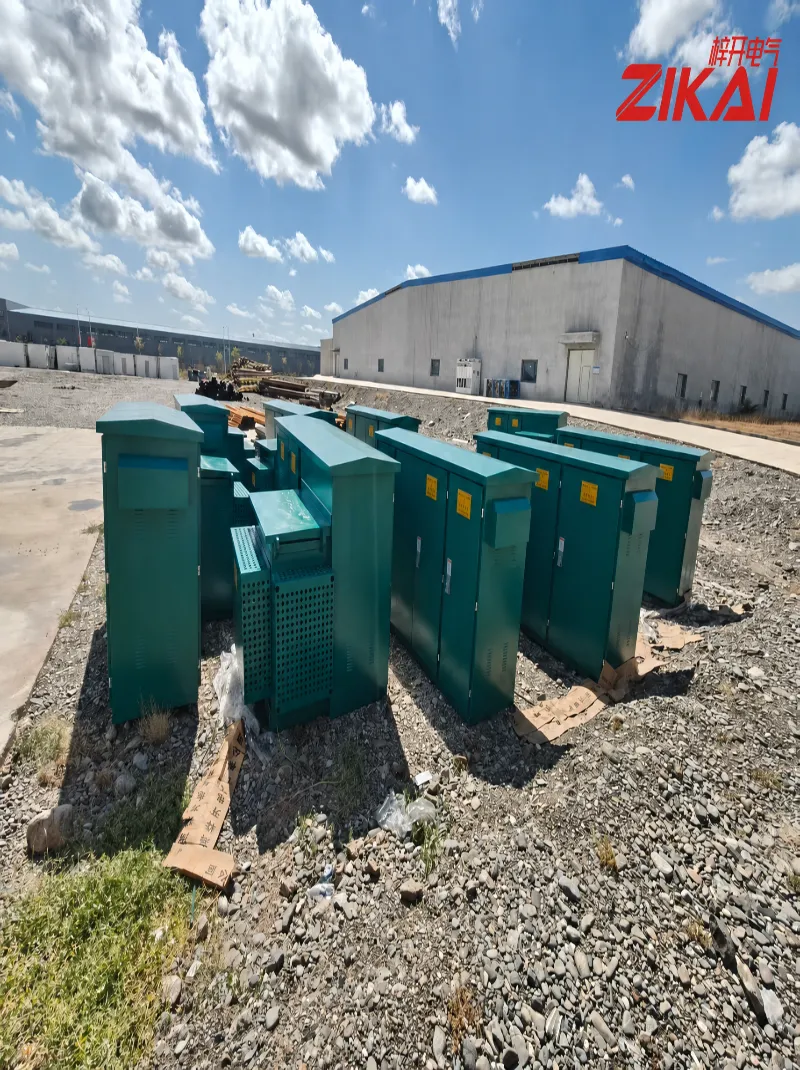

चित्र ०५ साइटमा उपकरण डेलिभर गरियो र स्थापनाको लागि तयार भयो। बाहिरी कामको अर्थ मौसम, हावामा उडेको बालुवा र साइटको अवस्थाहरूसँग प्रतिस्पर्धा गर्नु हो — कामको क्रमलाई कति कडाइका साथ अनुसूचित गरिएको छ प्रायः डेलिभरीको गतिले निर्धारण गर्छ।

4. तीन विवरणहरूमा हामी सम्झौता गर्दैनौं

1. स्विचिङ सर्किट जाँच नभएसम्म क्यापेसिटर "इन" हुँदैन

क्यापेसिटर सर्किटहरू सामान्यतया श्रृंखला रिएक्टरहरूसँग मिलाएर काम गर्दछ, जसले हार्मोनिक एम्प्लीफिकेशनलाई ओसिलो पार्छ र स्विच गर्दा इनरश प्रवाहलाई सीमित गर्दछ। यदि प्रतिस्थापनको क्रममा रिएक्टर र कन्ट्याक्टरको अवस्थालाई बेवास्ता गरियो भने, एउटा नयाँ क्यापेसिटर बैंक यसको लागि डिजाइन गरिएको भन्दा धेरै टाढाको अवरोधमा पर्न सक्छ।

2. क्याबिनेट वर्कम्यानशिपले अबदेखि दस वर्षसम्म मर्मत खर्चको निर्णय गर्छ

फेज कलर कोडिङ, तार-नम्बर आस्तीन, टर्मिनल इन्सुलेशन बुटहरू, हार्नेस बन्डलिङ, बसबार फास्टनिङ र टर्क — यी ती भागहरू हुन् जुन स्वीकृति फोटोमा उल्लेखनीय देखिँदैनन्, र एक दशक पछि प्राविधिकमा निर्भर हुनेछ। ठीकसँग गरियो, गल्ती दस मिनेटमा पत्ता लगाउन सकिन्छ। लापरवाही गरेमा, यसले पूरा दिन लिन सक्छ।

3. नौ एकाइहरू, एक मानक

यदि कम्पोनेन्ट लेआउट, चरण परिभाषा र लेबलिंग एउटै साइटमा एकाइबाट एकाइमा भिन्न हुन्छ भने, मर्मत कार्य अनुमानित हुन्छ। हामीले सबै नौ इकाइहरूमा एकल कार्य मानक र लेबलिङ कन्भेन्सन लागू गर्यौं र साइटमा फोटोग्राफिक रेकर्ड राख्यौं, त्यसैले उपकरण हस्तान्तरण भएको दिनबाट पत्ता लगाउन सकिने छ।

5. ग्राहकले के पाउँछ

• क्षतिपूर्ति पुनर्स्थापित — प्रतिक्रियात्मक क्षतिपूर्ति सामान्य स्तरमा फर्किएको छ, पावर फ्याक्टर र भोल्टेज गुणस्तर सुधार गर्दै, लाइन घाटा कटौती गर्न र ट्रान्सफर्मरहरूमा लोड कम गर्न मद्दत गर्दछ।

• अधिक भरपर्दो स्विचिङ — क्यापेसिटरहरू, रिएक्टरहरू र कन्ट्याक्टरहरू बीचको सम्बन्ध पुन: स्थापित हुन्छ, जसले असामान्य स्विचिङबाट माध्यमिक क्षतिको जोखिम कम गर्छ।

• सजिलो मर्मतसम्भार - एक सुसंगत चरण-रङ र तार-नम्बर योजनाले निरीक्षण, गल्ती स्थान र स्पेयर-पार्ट प्रतिस्थापन छिटो बनाउँछ।

• एक दस्तावेजीकरण प्रक्रिया — मुख्य चरणहरू फोटो खिचिएका र अभिलेख गरिएका छन्, भविष्यमा सेवा वा प्रणाली विस्तारको लागि तान्न तयार छन्।

6. Zikai इलेक्ट्रिक बारे

Zikai इलेक्ट्रिक (ZIKAI) ले पावर उपकरण प्याकेजहरू निर्माण, रिट्रोफिट र सेवाहरू पूरा गर्दछ — सबस्टेशनहरू र क्यापेसिटर क्षतिपूर्ति यन्त्रहरूबाट सम्बन्धित वितरण र केबल-जंक्शन उपकरणहरू। हाम्रो काम ठोस छ: उपकरणहरू स्थिर, सेवायोग्य र वास्तविक सञ्चालन अवस्थाहरूमा समस्या-मुक्त बनाउनुहोस्।

काशगर त्यो रुटको एउटा बिन्दु हो। आर्द्र तटीय साइटहरूबाट उत्तर-पश्चिमको हावामा यसको फराकिलो तापक्रमको स्विंगहरू, उपकरणहरू प्रयोगशाला परिस्थितिहरूमा कहिल्यै काम गर्दैनन् - यही कारणले गर्दा हामी प्रत्येक समाप्ति र प्रत्येक लेबललाई सही गर्नमा जोड दिन्छौं।
