कार्य सिद्धान्त र अनुप्रयोगहरूमा ओभरभोल्टेज प्रोटेक्टरहरू र लाइटनिंग अरेस्टरहरू बीचको भिन्नताहरूको विश्लेषण

पावर प्रणाली र विभिन्न विद्युतीय उपकरणहरूमा, ओभरभोल्टेज र बिजुली स्ट्राइकहरू सबैभन्दा सामान्य र विनाशकारी सुरक्षा खतराहरू मध्ये दुई हुन्। यी जोखिमहरूलाई कम गर्न, ओभरभोल्टेज प्रोटेक्टरहरू (SPDs) रबिजुली गिरफ्तार गर्नेहरूसामान्यतया ईन्जिनियरिङ् अनुप्रयोगहरूमा स्थापना गरिन्छ।

यद्यपि दुबै विद्युतीय सुरक्षा यन्त्रहरू हुन्, तिनीहरूको संरक्षित वस्तुहरू, कार्य सिद्धान्तहरू, र अनुप्रयोग परिदृश्यहरूमा महत्त्वपूर्ण भिन्नताहरू छन्, र एकअर्काको लागि केवल आदानप्रदान वा प्रतिस्थापन गर्न सकिँदैन।

I. ओभरभोल्टेज प्रोटेक्टर: आन्तरिक प्रणाली ओभरभोल्टेज विरुद्ध "रक्षाको पहिलो रेखा"

ओभरभोल्टेज प्रोटेक्टरहरू, जसलाई सामान्यतया सर्ज प्रोटेक्शन डिभाइसहरू (SPDs) पनि भनिन्छ, मुख्य रूपमा पावर प्रणाली भित्र उत्पन्न हुने ओभरभोल्टेजहरू विरुद्ध सुरक्षा गर्न प्रयोग गरिन्छ, जस्तै:

अपरेटिङ ओभरभोल्टेज (स्विच अन, स्विच अफ, अचानक लोड परिवर्तनहरू)

प्रेरित ओभरभोल्टेज

बिजुली-प्रेरित सर्जेस (गैर-सीधा बिजुली स्ट्राइक)

कार्य सिद्धान्त

जब प्रणाली भोल्टेज सामान्य दायरा भित्र हुन्छ, overvoltage संरक्षक उच्च प्रतिबाधा अवस्थामा छ र प्रणाली सञ्चालन मा लगभग कुनै प्रभाव छैन;

एक पटक लाइन भोल्टेजले तुरुन्तै यसको स्वीकार्य मान नाघ्यो, संरक्षक भित्रको गैर-रैखिक कम्पोनेन्टहरू द्रुत रूपमा सञ्चालन, डाइभर्टिङ, क्ल्याम्पिङ, वा अतिरिक्त ऊर्जा अवशोषित गर्दछ, जसले गर्दा उपकरणको अन्त्यमा भोल्टेजलाई सुरक्षित दायरामा सीमित गर्दछ।

सामान्य कार्यात्मक घटकहरू समावेश छन्:

मेटल अक्साइड भेरिस्टर (MOV)

ग्याँस डिस्चार्ज ट्यूब (GDT)

सिलिकन नियन्त्रित रेक्टिफायर (SCR)

विशिष्ट स्थापना स्थानहरू

विद्युत वितरण क्याबिनेट आगमन लाइन अन्त्य

बसबार प्रणाली

सटीक उपकरणको अगाडिको छेउ (PLC, उपकरण, सञ्चार उपकरण, आदि)

यसको मुख्य कार्य हो: ओभरभोल्टेज आयाम घटाउनुहोस् र उपकरण इन्सुलेशन र आन्तरिक इलेक्ट्रोनिक कम्पोनेन्टहरू सुरक्षित गर्नुहोस्।

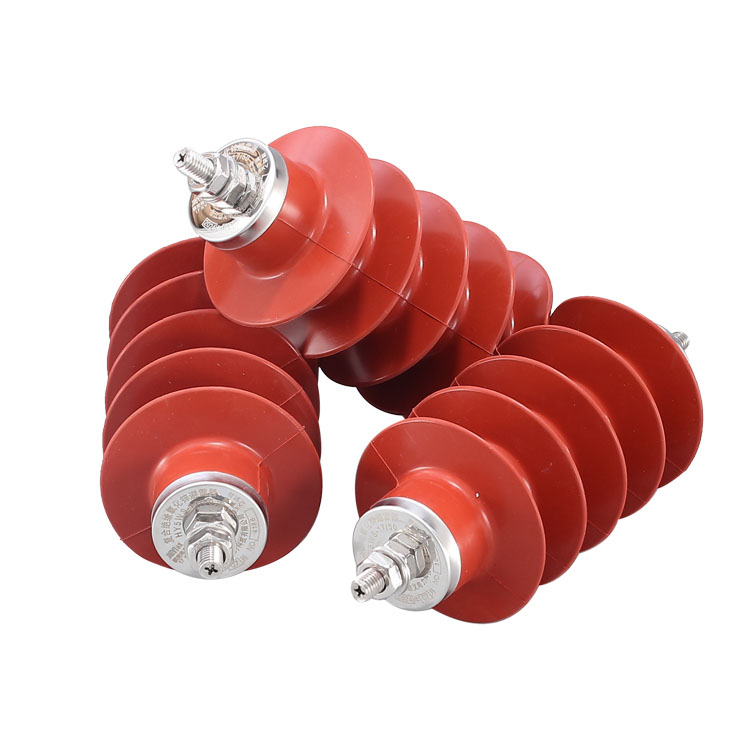

II। लाइटनिङ एरेस्टर: "बिजुली ऊर्जाको लागि मार्ग" प्रदान गर्दै

लाइटनिङ अरेस्टर्सहरू मुख्यतया सीधा बिजुली स्ट्राइकहरू र बलियो बिजुली सर्जहरूबाट जोगाउन प्रयोग गरिन्छ। फोकस "भोल्टेज सीमित" मा होइन, तर बिजुलीको प्रवाहलाई द्रुत रूपमा डिस्चार्ज गर्नमा।

कार्य सिद्धान्त

जब चट्याङले प्रसारण लाइन वा भवनलाई प्रहार गर्दछ, लाइटनिङ अरेस्टरले धेरै छोटो समयमा कम प्रतिबाधा च्यानल बनाउन सक्छ, ठूलो बिजुली ऊर्जालाई सीधै जमिनमा डाइभर्ट गर्न सक्छ, बिजुलीको प्रवाहलाई उपकरणको शरीर वा भवन संरचनाबाट गुज्रनबाट रोक्छ, जसले गर्दा:

उपकरण ब्रेकडाउन

इन्सुलेशन क्षति

कर्मचारीहरूलाई विद्युतीय झटकाको जोखिम

कुनै बिजुली स्ट्राइक वा सामान्य अपरेटिङ अवस्थाहरूमा, बिजुली बन्दकर्ताले प्रणाली सञ्चालनमा मूल रूपमा भाग लिँदैन।

 सामान्य प्रकारहरू

पिन-प्रकार लाइटनिंग अरेस्टरहरू

मेटल अक्साइड सर्ज अरेस्टर्स (गैपलेस प्रकार)

विशिष्ट अनुप्रयोग परिदृश्यहरू

प्रसारण र वितरण लाइनहरू

सबस्टेशनहरू

बिजुली संरक्षण प्रणाली निर्माण

बाहिरी बिजुली सुविधाहरू

लाइटनिंग अरेस्टर्सहरूले सटीक भोल्टेज नियन्त्रणको सट्टा प्रत्यक्ष बिजुली स्ट्राइक र ऊर्जा अपव्ययबाट जोगाउन जोड दिन्छन्।

ओभरभोल्टेज प्रोटेक्टरहरू र लाइटनिंग अरेस्टरहरू बीचको तुलना

IV। ईन्जिनियरिङ् अभ्यास मा सही चयन दृष्टिकोण

व्यावहारिक ईन्जिनियरिङ्मा, सर्ज प्रोटेक्टरहरू र लाइटनिङ अरेस्टर्सहरू प्रायः संयोजनमा प्रयोग गरिन्छ कि त/वा छनोटको रूपमा:

बिजुली गिरफ्तार गर्नेहरू: "बिजुली अवरुद्ध गर्ने र डाइभर्ट गर्ने" को लागि जिम्मेवार

सर्ज प्रोटेक्टरहरू: "अवशिष्ट सर्जहरू कम गर्ने र संवेदनशील उपकरणहरूको सुरक्षा" को लागी जिम्मेवार

केवल एक श्रेणीबद्ध सुरक्षा प्रणाली गठन गरेर बिजुली प्रणालीको सुरक्षा र स्थिरतालाई चट्याङ स्ट्राइक र प्रणाली ओभरभोल्टेजको दोहोरो जोखिम अन्तर्गत वास्तवमै बृद्धि गर्न सकिन्छ।
