विश्वव्यापी ऊर्जा संक्रमण र ठूला-ठूला ग्रिड अपग्रेडहरूद्वारा संचालित, दभ्याकुम सर्किट ब्रेकर(VCB) - पावर प्रणालीहरूमा सबैभन्दा व्यापक रूपमा प्रयोग हुने सुरक्षा उपकरणहरू मध्ये एक - व्यवस्थित रूपान्तरण हुँदैछ। यो इभोलुसनले VCB हरूलाई मध्यम भोल्टेजको प्रभावशाली स्थितिबाट उच्च-भोल्टेज अनुप्रयोगहरू तर्फ, र साधारण स्विचिङ प्रकार्यबाट बुद्धिमान ग्रिड नोडहरू तर्फ लैजान्छ। VCBs ले पर्यावरण-मैत्री विकल्पहरू, डिजिटल एकीकरण, र चरम वातावरणीय अनुकूलनताद्वारा विशेषता भएको दोस्रो वृद्धि कर्भमा प्रवेश गरेको छ भनी उद्योगले व्यापक रूपमा स्वीकार गर्दछ।

I. बजार र प्रविधि चालकहरू: VCB नयाँ पुनरावृत्ति चक्रमा प्रवेश गर्दछ

भ्याकुम सर्किट ब्रेकरहरूको मुख्य फाइदा अवरोध गर्ने माध्यममा निहित छ - भ्याकुम आफैं - जसले शून्य कार्बन उत्सर्जन, बलियो अवरोध गर्ने क्षमता, लामो विद्युतीय जीवन, र मर्मत-रहित सञ्चालन प्रदान गर्दछ। मध्यम भोल्टेज दायरा (12kV–40.5kV) मा, VCBs लामो समयसम्म प्रमुख समाधान भएको छ। यद्यपि, उच्च भोल्टेज स्तरहरूमा (72.5kV र माथि), SF₆ सर्किट ब्रेकरहरूले तिनीहरूको उत्कृष्ट इन्सुलेशन कार्यसम्पादनको कारणले तिनीहरूको अग्रणी स्थिति कायम राखेका छन्। SF₆ सँग अत्यन्त उच्च ग्लोबल वार्मिङ सम्भाव्यता (CO₂ भन्दा लगभग २३,९०० गुणा) भएको हुनाले, यसको प्रयोगले बढ्दो कडा अन्तर्राष्ट्रिय नियमहरू र कार्बन अवरोधहरूको सामना गरिरहेको छ।

यो पृष्ठभूमिले उच्च भोल्टेज प्रसारण अनुप्रयोगहरूमा भ्याकुम सर्किट ब्रेकर टेक्नोलोजी विस्तार गर्न स्पष्ट प्राविधिक प्रोत्साहन प्रदान गर्दछ। हालको मुख्यधाराको प्राविधिक विकास निर्देशनहरू समावेश छन्: एकल-ब्रेक भ्याकुम अवरोधकहरूको प्रतिरोधी भोल्टेज क्षमता बढाउने, 126kV र माथिको बहु-ब्रेक श्रृंखला प्रविधि लागू गर्ने, र भ्याकुम अवरोधसँग पर्यावरण-मैत्री ग्यास इन्सुलेशन संयोजन गर्ने हाइब्रिड समाधानहरू।

विभिन्न अवरोध मिडियाको वातावरणीय प्रभावको तुलना

II। उच्च भोल्टेज भ्याकुम टेक्नोलोजी: "प्रवृत्ति" देखि "इन्जिनियरिङ प्रमाणीकरण" सम्म

प्रसारण भोल्टेज स्तरहरूमा भ्याकुम सर्किट ब्रेकरहरू लागू गर्न धेरै प्रमुख प्राविधिक चुनौतीहरू पार गर्न आवश्यक छ।

पहिलो, भ्याकुम अवरोधकहरूको इन्सुलेशन क्षमता। भोल्टेज स्तर बढ्दै जाँदा, भ्याकुम ग्यापको पूर्व-स्ट्राइक विशेषताहरू, सम्पर्क सतह अवस्था, र विद्युतीय क्षेत्र एकरूपताले इन्सुलेशन कार्यसम्पादनमा उल्लेखनीय रूपमा विस्तारित प्रभाव पार्छ। साझा प्राविधिक दृष्टिकोणहरूमा सम्पर्क संरचनाहरू (जस्तै अक्षीय चुम्बकीय क्षेत्र सम्पर्कहरू) अनुकूलन गर्ने, अवरोधकको भ्याकुम स्तर सुधार गर्ने, र समग्र इन्सुलेशन संरचनाहरू प्रयोग गर्ने समावेश छ।

दोस्रो, सञ्चालन संयन्त्रको उच्च गति प्रतिक्रिया। उच्च भोल्टेज भ्याकुम सर्किट ब्रेकरहरूलाई सामान्यतया छोटो कुल अवरोध गर्ने समय चाहिन्छ, अपरेटिङ मेकानिजमको मेकानिकल विशेषताहरूमा उच्च माग राख्दै। वसन्त संयन्त्र, स्थायी चुम्बकीय एक्चुएटरहरू, र विद्युत चुम्बकीय प्रतिकर्षण संयन्त्रहरू प्रत्येकको छिटो खुल्ने, प्रारम्भिक खोल्ने गति, र फैलावट नियन्त्रणको सन्दर्भमा आ-आफ्नै फाइदा र बेफाइदाहरू छन्।

तेस्रो, बहु-ब्रेक श्रृंखला जडानहरूमा भोल्टेज साझेदारी। 126kV र माथिको भोल्टेज स्तरहरूमा, प्राविधिक कठिनाइ र एकल-ब्रेक भ्याकुम अवरोधकहरूको लागत उल्लेखनीय रूपमा बढ्छ, जसले बहु-ब्रेक श्रृंखला जडानलाई व्यावहारिक इन्जिनियरिङ विकल्प बनाउँछ। यद्यपि, बहु-ब्रेक शृङ्खला जडानहरूले स्थिर र गतिशील भोल्टेज वितरण असंतुलन दुवैसँग चुनौतीहरूको सामना गर्छन्, जसमा ग्रेडिङ क्यापेसिटर वा सिंक्रोनस नियन्त्रण प्रविधि जस्ता समाधानहरू आवश्यक पर्दछ।

सार्वजनिक रूपमा उपलब्ध उद्योग जानकारी अनुसार, धेरै घरेलू र अन्तर्राष्ट्रिय स्विचगियर निर्माताहरू र अनुसन्धान संस्थाहरूले 126kV स्तरमा प्रोटोटाइप विकास पूरा गरिसकेका छन् र इन्जिनियरिङ प्रमाणीकरण चरणमा प्रवेश गरेका छन्। यस प्रगतिलाई उद्योग भित्र उच्च भोल्टेज अनुप्रयोगहरूमा भ्याकुम स्विचिंग टेक्नोलोजी विस्तार गर्नको लागि एक महत्वपूर्ण कदमको रूपमा मानिन्छ।

भोल्टेज स्तर द्वारा भ्याकुम सर्किट ब्रेकरहरूको प्राविधिक विशेषताहरू

III। स्मार्ट एकीकरण: VCB "स्विचिङ एलिमेन्ट" बाट "पर्सेप्शन नोड" मा विकसित हुन्छ

वितरण स्वचालन र बुद्धिमानी अपरेशन / मर्मतसम्भार प्रणालीको ढाँचा भित्र, भ्याकुम सर्किट ब्रेकरहरू नयाँ भूमिका बनाइँदै छन्। परम्परागत VCBs गल्ती अलगाव र रेखा संरक्षणमा केन्द्रित छन्। प्राथमिक-माध्यमिक एकीकृत VCBs को नयाँ पुस्ताले वर्तमान/भोल्टेज सेन्सिङ, पावर हार्वेस्टिङ, अवस्था अनुगमन, सञ्चार, र सुरक्षा नियन्त्रण कार्यहरूलाई गहिरो रूपमा एकीकृत गर्दछ।

विशेष रूपमा, उद्योग प्राविधिक सहमतिमा समावेश छ: भ्याकुम अवरोधकको साथ इलेक्ट्रोनिक उपकरण ट्रान्सफर्मरहरूको कम्प्याक्ट एकीकृत डिजाइन; सर्ट-सर्किट गल्तीहरू (सामान्यतया केही चक्रहरूमा) छिटो पहिचान गर्न र खाली गर्ने नियन्त्रकको क्षमता; छिटो स्वत: पुन: बन्दको लागि समर्थन; र त्रुटि रेकर्डिङ र रिमोट संचार क्षमताहरू।

यसबाहेक, नवीकरणीय ऊर्जा ग्रिड एकीकरणको बढ्दो मागसँगै, उच्च DC कम्पोनेन्टहरू अवरोध गर्न VCBs को आवश्यकता पनि बढ्दै गएको छ। सौर्य, हावा, र ऊर्जा भण्डारण प्रणालीको छेउमा सर्ट-सर्किट प्रवाहहरूले प्रायः DC कम्पोनेन्टहरूको महत्त्वपूर्ण अनुपात समावेश गर्दछ, जसले परम्परागत AC प्रणालीहरू भन्दा बाहिर प्राविधिक चुनौतीहरू खडा गर्दछ।

प्राथमिक-माध्यमिक एकीकृत स्मार्ट VCBs को कार्यात्मक मोड्युलहरू

स्मार्ट एकीकरणको विभिन्न स्तरहरूको तुलना

IV। चरम वातावरणीय अनुकूलनता: उच्च प्रवेश संरक्षण बाहिरी उत्पादनहरूको लागि कुञ्जी हुन्छ

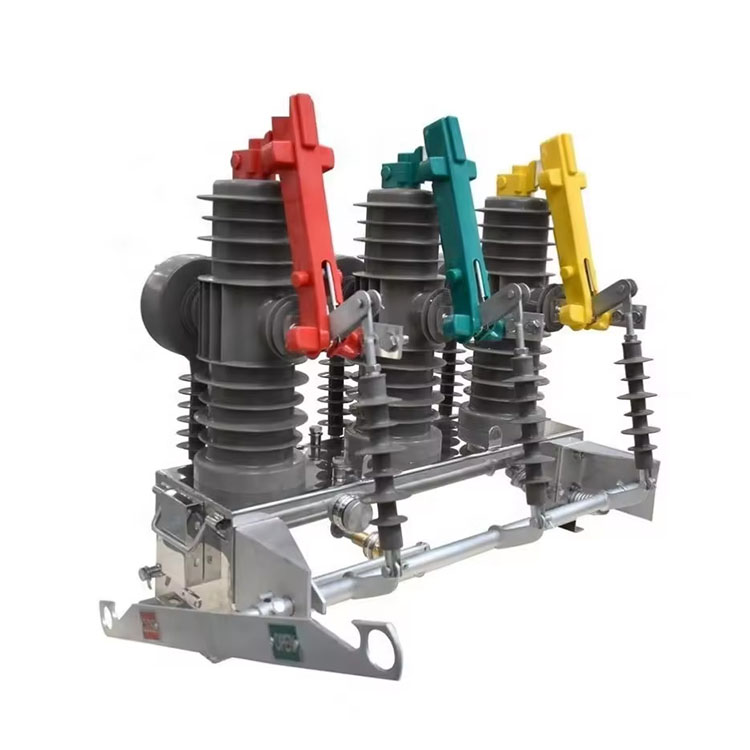

बाहिरी पोल-माउन्ट भ्याकुम सर्किट ब्रेकरहरू जटिल र चर वातावरणमा काम गर्छन्। आर्द्रता, संक्षेपण, नुन कुहिरो, चरम तापमान, र धुलो उपकरण विफलता को सामान्य कारण हो। यी मध्ये, संक्षेपणको कारणले गर्दा इन्सुलेशन गिरावट र संयन्त्रको क्षय सबैभन्दा प्रमुख मुद्दाहरू हुन्।

यस दुखाइको बिन्दुलाई सम्बोधन गर्दै, समग्र प्रवेश सुरक्षा (IP) मूल्याङ्कन बढाउनु हालका वर्षहरूमा बाहिरी VCB हरूको लागि एक प्रमुख प्राविधिक अपग्रेड दिशा भएको छ। उद्योग-अग्रणी अभ्यासहरूले परम्परागत IP54 बाट IP67 वा IP68 सम्म सुरक्षा मूल्याङ्कनहरू बढाएका छन्। IP67 को मतलब उपकरणले कुनै क्षति बिना पानीमा अस्थायी डुबाइको सामना गर्न सक्छ, जबकि IP68 ले निर्दिष्ट परिस्थितिहरूमा निरन्तर डुबेको बेला सञ्चालन गर्ने क्षमतालाई जनाउँछ।

उच्च आईपी मूल्याङ्कनहरू प्राप्त गर्नका लागि मुख्य प्रविधिहरू समावेश छन्: इन्टरफेस र मेकानिज्म हाउसिङ बीच सील इन्टरफेस डिजाइन, अपरेटिङ मेकानिजमको जंग-प्रतिरोधी उपचार, र बुशिङ इन्सुलेटर र आवास बीच सील संरचनाहरूको अनुकूलन।

इनग्रेस प्रोटेक्शन रेटिंग द्वारा बाहिरी VCBs को तुलना
