शान्डोङ होङ्झिताई न्यू इनर्जी टेक्नोलोजी, सिन्टाईमा सञ्चालन पूरा

1. सञ्चालन पूरा

Xintai, Shandong मा Shandong Hongzhitai New Energy Technology Co., Ltd. मा स्विचगियर स्थापना कार्य सम्पन्न भएको छ।

कमिसनिङ त्यो चरण हो जहाँ उपकरण स्थापना हुन रोक्छ र कार्य प्रणाली हुन थाल्छ। प्रत्येक सर्किट यसको रेखाचित्रमा ट्रेस गरिएको छ, प्रत्येक सुरक्षा उपकरण सेट र प्रमाणित गरिएको छ, र प्रत्येक इन्टरलक, संकेत र संकेत यसको पछाडि उपकरणको बारेमा सत्य बताउन पुष्टि हुन्छ।

ती सबै गरिसकेपछि मात्र यी तस्बिरहरूको कोठा क्याबिनेटहरूको पङ्क्तिको सट्टा सबस्टेशन बन्छ।

चित्र 01  Xintai साइटमा मध्यम-भोल्टेज स्विचगियर कोठा, KYN28A-12 प्यानलहरू दुई पङ्क्तिहरूमा अपरेटिङ आइलमा एकअर्काको सामना गरी सेट गरिएको छ।

2. के स्थापना गरिएको थियो: KYN28A-12 मेटल-क्लड स्विचगियर

मुख्य उपकरणहरू KYN28A-12 धातुले ढाकिएको निकाल्न मिल्ने स्विचगियर हो: इनडोर, थ्री-फेज, 50 हर्ट्ज, एकल-बसबार र एकल-बसबार 3.6 kV देखि 12 kV सम्म खण्डीकृत प्रणालीहरूको लागि निर्मित।

यसको कार्य विद्युतीय उर्जा प्राप्त गर्ने र वितरण गर्ने र यसमा जडान भएका सर्किटहरूलाई नियन्त्रण, सुरक्षा र निगरानी गर्ने हो - जसले यसलाई बिन्दु बनाउँदछ जहाँ आगमन आपूर्ति, बाहिर जाने फिडरहरू, मिटरिङ र सुरक्षा सबै एउटै कोठामा भेटिन्छन्।

व्यवस्था प्यानल मोर्चाहरूमा सुपाठ्य छ। दौडको हेडले पहिलो बसबार खण्डको लागि आगमन अलगाव प्यानल र दोस्रोको लागि आगमन प्यानल बोक्छ, त्यसपछि अगाडिको भागमा 630 A रेटिङ भएका सर्किट-ब्रेकर प्यानलहरू छन्।

प्रत्येक प्यानललाई नम्बरद्वारा पहिचान गरिन्छ — G01, G02 र अगाडि — QR-coded पहिचान, एकल-लाइन रेखाचित्र र सुरक्षा चेतावनीहरूसँगै।

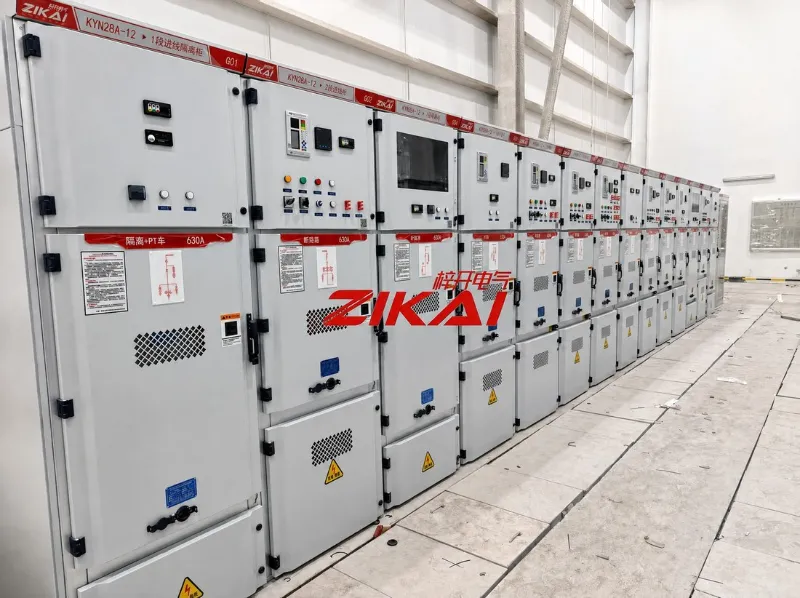

चित्र ०२ KYN28A-12 प्यानलहरू। प्यानल नम्बरिङ, सर्किट नामहरू, 630 A मूल्याङ्कनहरू, एकल-लाइन रेखाचित्रहरू र मोर्चाहरूमा QR-कोड गरिएको पहिचान।

3. डीसी ब्याट्री स्क्रिन

स्विचगियरको साथमा DC ब्याट्री स्क्रिन बस्छ। यो स्ट्यान्डबाइ स्रोत हो जसले सुरक्षा, नियन्त्रण र सङ्केतलाई जीवित राख्छ जब मुख्य आपूर्ति त्यहाँ हुँदैन - जुन ती सर्किटहरू सबैभन्दा महत्त्वपूर्ण हुने क्षण हो।

स्क्रिनले चार्जिङ र वितरण खण्डलाई ब्याट्री बैंकसँग जोड्दछ, त्यसैले सम्पूर्ण DC प्रणाली एकै ठाउँमा निरीक्षण गर्न सकिन्छ। तस्बिरहरूमा ब्याट्री स्ट्रिङ र इन्स्ट्रुमेन्टेड फ्रन्ट प्यानल एउटै घेरामा बस्छन्।

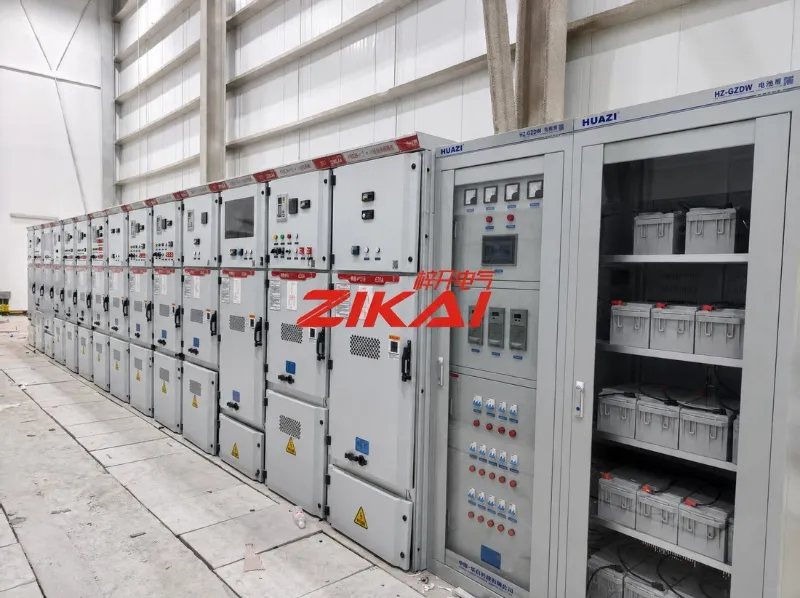

चित्र ०३ डिसी ब्याट्री स्क्रिन, इन्स्ट्रुमेन्टेड फ्रन्ट प्यानल र ब्याट्री बैंक एउटै घेरामा राखिएको छ।

4. "कमिशन पूरा" को अर्थ के हो

कमिसनिङ साइन-अफ गरिएका कामहरूको सूची हो। हाम्रो यसरी पढ्छ:

• हरेक सर्किट ट्रेस गरिएको र रेखाचित्रहरू, प्यानलद्वारा प्यानलको विरुद्धमा पुष्टि गरियो

• सुरक्षा सेटिङहरू डिजाइन गरिएको रूपमा लागू गरियो र सञ्चालन गर्न प्रमाणित भयो

• निकासी गर्न मिल्ने ट्रकहरू दौडमा पङ्क्तिबद्धता र आदानप्रदानको लागि जाँच गरियो

• इन्टरलकहरू र सुरक्षा शटरहरू प्रमाणिकरण गरिएको छ, त्यसैले कुनै पनि प्यानल अनुक्रम बाहिर सञ्चालन गर्न सकिँदैन

• संकेत, मिटरिङ र अलार्म संकेतहरू साइटमा सर्तहरू विरुद्ध पुष्टि गरियो

• इन्सुलेशन र डाइलेक्ट्रिक परीक्षणहरू उर्जा अघि पास गरियो

• लेबलिङ, रेखाचित्र र भौतिक साइट सम्झौतामा ल्याइयो

कुनै पनि फोटोमा देखिँदैन। यो सबैले निर्णय गर्छ कि कोठाले रेखाचित्रले भनेजस्तो व्यवहार गर्छ।

5. साइट रेकर्ड

एउटै रनका दुई दृश्यहरू: स्विचगियर लाइनको पूर्ण लम्बाइ, र पङ्क्तिहरू बीचको अपरेटिङ आइल। फ्लोर मार्किङ, पहुँच क्लियरेन्स र यसको संख्या विरुद्ध प्रत्येक प्यानलको स्थिति यस चरणमा जाँच हुने भाग हो।

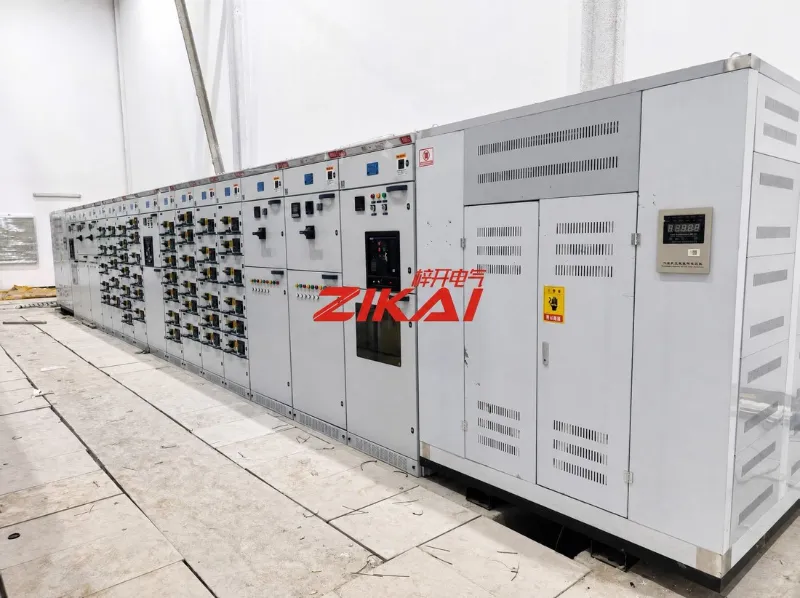

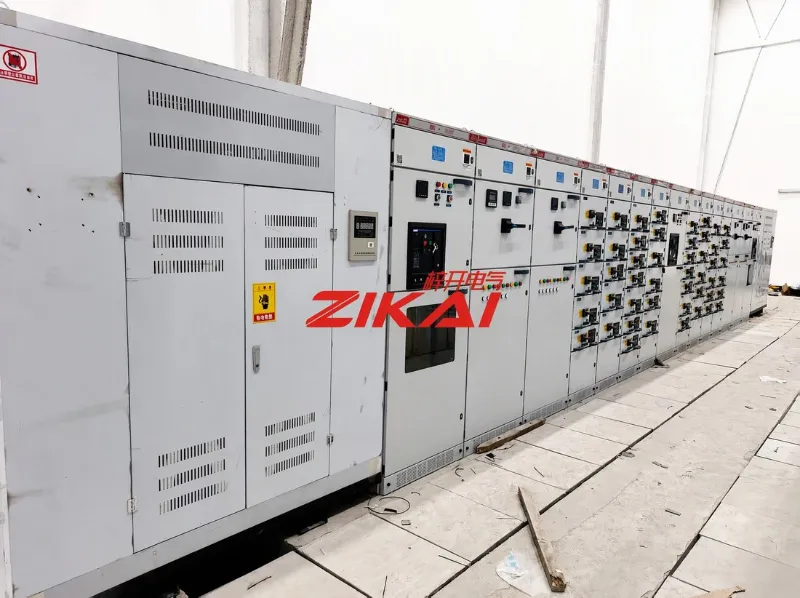

चित्र 04  प्यानल फ्रन्टहरू, सुरक्षा उपकरणहरू र इन्स्ट्रुमेन्ट प्यानलहरू क्रमशः यसको लम्बाइमा देखाइएको स्विचगियर लाइन।

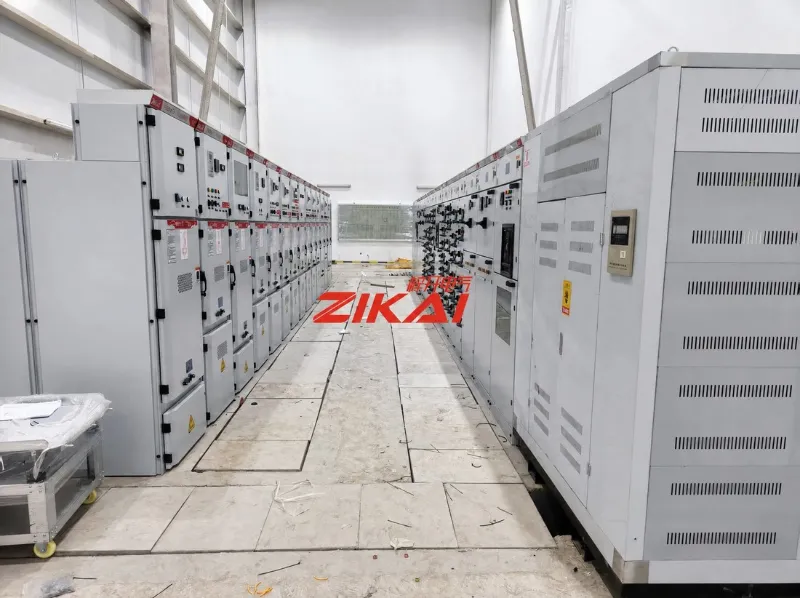

चित्र 05 सञ्चालन गलियारे। प्यानल फ्रन्टहरू, मूल्याङ्कन र सुरक्षा चेतावनीहरू, पहुँच क्लियरेन्सको साथ रनमा स्पष्ट राखिएको छ।

6. Zikai इलेक्ट्रिक बारे

Shanghai Zikai Electric Co., Ltd. (ZIKAI) ले पावर उपकरण प्याकेजहरू उत्पादन, रिट्रोफिट र सेवाहरू पूरा गर्दछ: मध्यम-भोल्टेज स्विचगियर, कम-भोल्टेज वितरण एसेम्बलीहरू, बक्स-प्रकारको सबस्टेशनहरू, पोल-माउन्ट गरिएको र बाहिरी भ्याकुम सर्किट ब्रेकरहरू, क्यापेसिटर क्षतिपूर्ति वितरण उपकरणहरू र सम्बन्धित।

परियोजनाहरू स्थापना र कमीशनिंग मार्फत उपकरण आपूर्तिबाट डेलिभर गरिन्छ।

सम्पादकको नोट - केवल आपूर्ति गरिएका तथ्यहरू प्रयोग गरियो: ग्राहकको नाम, स्थान र कमीशनको समाप्ति। KYN28A-12 विवरण र 630 A मूल्याङ्कन उद्योग कागजातहरू र प्यानलहरूमा स्पष्ट चिन्हहरूबाट लिइएको हो; कुनै प्यानल गणना, परियोजना मूल्य वा तालिका भनिएको छैन। क्याप्शनहरूले प्रत्येक फोटोमा देखिने कुरा मात्र वर्णन गर्दछ।
